Cổng GEN trên biến tần là gì? Chức năng và cách sử dụng

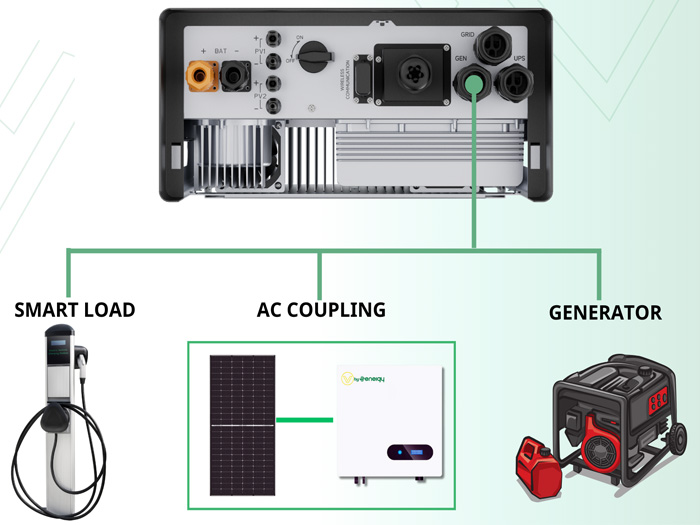

Cổng GEN trên biến tần là gì

Khái niệm cổng GEN trong hệ inverter

Cổng GEN trên biến tần là một cổng tín hiệu điều khiển (thường dạng relay khô – dry contact) được tích hợp trong các dòng inverter hybrid hoặc off-grid, cho phép biến tần giao tiếp và điều khiển máy phát điện (generator) bên ngoài.

Thay vì chỉ vận hành với điện lưới hoặc pin, inverter có thể sử dụng cổng GEN để:

• Gửi tín hiệu khởi động máy phát khi cần bổ sung nguồn điện
• Ngắt máy phát khi hệ thống đã đủ điện

Điểm quan trọng là cổng GEN không truyền công suất, mà chỉ đóng vai trò kích hoạt điều khiển. Điều này giúp hệ thống tự động hóa vận hành mà không cần thao tác thủ công.

Trong thực tế, cổng GEN thường xuất hiện ở:

• Biến tần hybrid dùng cho điện mặt trời
• Hệ thống điện độc lập (off-grid)
• Các ứng dụng cần nguồn dự phòng ổn định

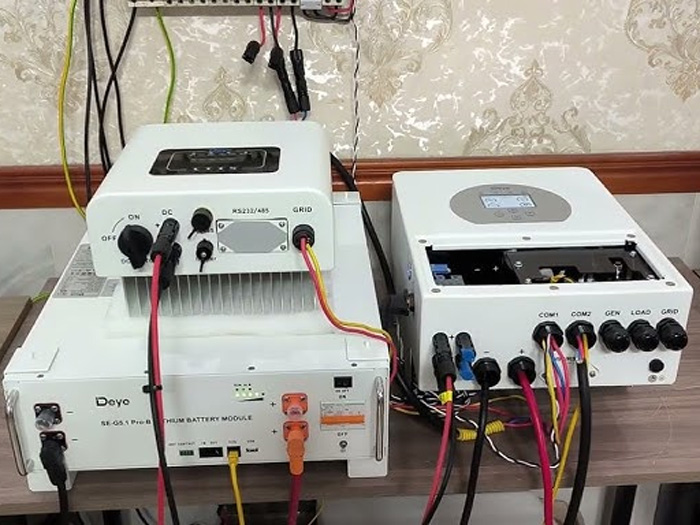

Phân biệt cổng GEN với các cổng khác

Trong biến tần, có nhiều loại cổng giao tiếp và điều khiển, dễ gây nhầm lẫn nếu không hiểu rõ chức năng:

• Cổng GEN: Dùng để điều khiển máy phát điện (bật/tắt tự động theo điều kiện hệ thống)
• Cổng GRID (AC IN): Nhận điện từ lưới điện hoặc nguồn AC ngoài
• Cổng LOAD (AC OUT): Cấp điện ra tải tiêu thụ
• Cổng COM (RS485, CAN, WiFi): Dùng để giao tiếp dữ liệu, giám sát và cấu hình hệ thống
• Cổng AUX / DRY CONTACT khác: Có thể dùng cho cảnh báo hoặc điều khiển thiết bị phụ

Điểm khác biệt cốt lõi là cổng GEN phục vụ logic điều khiển nguồn dự phòng, còn các cổng khác chủ yếu liên quan đến truyền tải điện năng hoặc dữ liệu.

Chức năng chính của cổng GEN

Điều khiển máy phát điện tự động

Chức năng quan trọng nhất của cổng GEN là giúp hệ thống vận hành tự động hoàn toàn khi thiếu điện.

Cụ thể, biến tần sẽ:

• Theo dõi mức pin (battery SOC), tải tiêu thụ hoặc trạng thái nguồn
• Khi xuống ngưỡng cài đặt → kích hoạt cổng GEN → khởi động máy phát
• Khi đủ điện → ngắt tín hiệu → tắt máy phát

Cơ chế này giúp:

• Loại bỏ thao tác bật/tắt máy phát thủ công
• Giảm nguy cơ gián đoạn điện
• Tối ưu hiệu suất vận hành toàn hệ thống

Trong các hệ thống quan trọng (trạm viễn thông, nhà máy, farm), đây là tính năng gần như bắt buộc.

Tối ưu nguồn điện trong hệ hybrid

Trong hệ thống hybrid (kết hợp solar – pin – máy phát – lưới), cổng GEN đóng vai trò cân bằng nguồn điện một cách thông minh.

Biến tần sẽ ưu tiên sử dụng theo thứ tự:

1. Năng lượng mặt trời
2. Pin lưu trữ
3. Máy phát (qua cổng GEN)

Nhờ đó:

• Giảm chi phí nhiên liệu máy phát
• Tăng tuổi thọ pin (tránh xả sâu)
• Đảm bảo hệ thống luôn có nguồn dự phòng

Ngoài ra, một số inverter hiện đại còn cho phép:

• Lập lịch chạy máy phát
• Giới hạn thời gian hoạt động
• Kết hợp sạc pin từ máy phát

→ Điều này biến cổng GEN thành một phần quan trọng trong chiến lược quản lý năng lượng thông minh (EMS).

Nguyên lý hoạt động của cổng GEN

Cách inverter kích hoạt máy phát

Cổng GEN trên biến tần hoạt động dựa trên nguyên lý đóng/ngắt tiếp điểm relay để gửi tín hiệu điều khiển đến bộ khởi động của máy phát điện.

Quy trình cơ bản:

• Biến tần liên tục giám sát các thông số hệ thống (điện áp pin, tải, nguồn vào)
• Khi điều kiện kích hoạt thỏa mãn → relay tại cổng GEN đóng mạch
• Tín hiệu này truyền đến bộ điều khiển máy phát → kích hoạt quá trình khởi động

Tùy từng dòng inverter, tín hiệu GEN có thể:

• Là tiếp điểm khô (NO/NC)
• Hoặc tín hiệu điện áp thấp (12V/24V DC)

Sau khi máy phát chạy ổn định, inverter sẽ:

• Đồng bộ nguồn đầu vào (nếu hỗ trợ)
• Cho phép cấp điện trực tiếp cho tải hoặc sạc pin

Điểm quan trọng là toàn bộ quá trình này diễn ra tự động, dựa trên logic đã cấu hình sẵn trong inverter.

Logic đóng ngắt theo tải và pin

Cổng GEN không hoạt động theo trạng thái cố định, mà dựa trên các điều kiện động của hệ thống.

Các tiêu chí phổ biến gồm:

• Mức pin (SOC): Khi pin giảm xuống dưới ngưỡng (ví dụ 20–30%), inverter sẽ kích hoạt GEN
• Công suất tải: Khi tải vượt quá khả năng cung cấp của pin/solar → gọi máy phát hỗ trợ
• Thời gian vận hành: Một số hệ thống cho phép kích hoạt GEN theo khung giờ (ban đêm, giờ cao điểm)
• Trạng thái nguồn khác: Khi không có điện lưới và solar không đủ → GEN là nguồn cuối cùng

Khi các điều kiện phục hồi:

• Pin đạt ngưỡng sạc
• Tải giảm xuống mức an toàn

→ Inverter sẽ mở relay GEN để tắt máy phát.

Logic này giúp:

• Tránh chạy máy phát không cần thiết
• Giảm tiêu hao nhiên liệu
• Tăng độ bền thiết bị

Khi nào cần sử dụng cổng GEN

Trường hợp hệ off-grid hoặc hybrid

Cổng GEN trở nên cần thiết trong các hệ thống không phụ thuộc hoàn toàn vào điện lưới, đặc biệt là:

• Hệ off-grid (không có điện lưới)
• Hệ hybrid ở khu vực điện lưới không ổn định
• Công trình vùng sâu vùng xa

Trong các trường hợp này:

• Solar không phải lúc nào cũng đủ (ban đêm, trời mưa)
• Pin có giới hạn dung lượng

→ Máy phát điện đóng vai trò nguồn dự phòng cuối cùng, và cổng GEN giúp tự động hóa việc sử dụng nguồn này.

Nếu không có cổng GEN:

• Người vận hành phải khởi động máy phát thủ công
• Dễ gây gián đoạn điện khi không kịp xử lý

Ứng dụng trong điện mặt trời dự phòng

Trong hệ thống điện mặt trời có yêu cầu độ ổn định cao, cổng GEN được sử dụng để đảm bảo không mất điện trong mọi tình huống.

Ứng dụng điển hình:

• Trạm viễn thông BTS
• Hệ thống camera an ninh
• Nhà máy sản xuất liên tục
• Trang trại chăn nuôi công nghệ cao

Lợi ích thực tế:

• Duy trì nguồn điện liên tục 24/7
• Giảm rủi ro dừng hoạt động
• Tối ưu chi phí vận hành dài hạn

Đặc biệt, với các hệ thống có tích hợp EMS, cổng GEN còn cho phép:

• Ưu tiên chạy máy phát theo chiến lược tiết kiệm
• Kết hợp sạc pin vào thời điểm tối ưu

→ Đây là yếu tố quan trọng giúp hệ thống đạt hiệu quả vận hành cao và ổn định lâu dài.

Cách đấu nối cổng GEN đúng kỹ thuật

Sơ đồ kết nối cơ bản

Cổng GEN trên biến tần thường là tiếp điểm relay (NO/NC), vì vậy việc đấu nối phải thực hiện đúng theo nguyên lý điều khiển máy phát.

Sơ đồ cơ bản gồm:

• Cổng GEN của inverter (COM – NO hoặc COM – NC)
• Bộ điều khiển khởi động máy phát (ATS hoặc module start generator)
• Máy phát điện

Nguyên tắc đấu nối:

• COM → nối chung tín hiệu
• NO → kích hoạt khi inverter yêu cầu chạy máy phát
• NC → dùng trong trường hợp logic đảo

Trong thực tế:

• Khi relay đóng → mạch khởi động máy phát được kích hoạt
• Khi relay mở → máy phát dừng

Một số hệ thống yêu cầu:

• Thêm relay trung gian để bảo vệ inverter
• Kết nối qua bộ ATS để chuyển đổi nguồn an toàn

Việc hiểu rõ sơ đồ giúp tránh lỗi đấu sai gây hỏng thiết bị hoặc không hoạt động.

Lưu ý an toàn khi đấu nối

Đấu nối cổng GEN liên quan trực tiếp đến thiết bị công suất lớn, vì vậy cần tuân thủ các nguyên tắc an toàn:

• Ngắt toàn bộ nguồn điện: Trước khi đấu nối để tránh rủi ro điện giật
• Đúng điện áp điều khiển: Xác định rõ cổng GEN là dry contact hay có điện áp
• Sử dụng relay trung gian: Khi dòng kích vượt quá khả năng của inverter
• Đấu đúng cực và sơ đồ: Tránh gây xung đột tín hiệu hoặc chập mạch
• Kiểm tra cách ly tín hiệu: Đảm bảo không có dòng ngược gây hư hỏng bo mạch

Đối với hệ thống lớn, nên có kỹ sư điện kiểm tra trước khi vận hành chính thức.

Hướng dẫn cấu hình cổng GEN trên biến tần

Thiết lập thông số kích hoạt GEN

Để cổng GEN hoạt động đúng, cần cấu hình các tham số trong inverter theo thực tế hệ thống.

Các thông số quan trọng gồm:

• Ngưỡng SOC kích hoạt: Ví dụ: pin dưới 30% → bật máy phát
• Ngưỡng SOC tắt: Ví dụ: pin đạt 80% → tắt máy phát
• Điều kiện tải: Kích hoạt khi tải vượt mức cài đặt
• Thời gian trễ (delay): Tránh bật/tắt liên tục gây hại thiết bị
• Chế độ ưu tiên nguồn: Solar → Battery → Generator

Một số inverter còn cho phép:

• Lập lịch chạy GEN theo giờ
• Giới hạn thời gian hoạt động tối đa

Việc cấu hình đúng giúp hệ thống vận hành ổn định và tiết kiệm nhiên liệu.

Kiểm tra và vận hành thử

Sau khi cấu hình, cần thực hiện kiểm tra thực tế để đảm bảo hệ thống hoạt động chính xác.

Các bước kiểm tra:

• Giả lập điều kiện kích hoạt (giảm SOC hoặc tăng tải)
• Quan sát tín hiệu tại cổng GEN
• Kiểm tra máy phát có khởi động đúng không
• Theo dõi quá trình sạc pin hoặc cấp tải

Sau đó:

• Kiểm tra điều kiện tắt máy phát
• Đảm bảo không có hiện tượng bật/tắt liên tục

Nếu có lỗi:

• Kiểm tra lại thông số cấu hình
• Đo tín hiệu relay
• Xem lại sơ đồ đấu nối

Lỗi thường gặp khi sử dụng cổng GEN

Không kích hoạt được máy phát

Đây là lỗi phổ biến nhất khi triển khai hệ thống.

Nguyên nhân thường gặp:

• Đấu sai chân NO/NC
• Cổng GEN không phải dry contact nhưng đấu nhầm
• Chưa cấu hình điều kiện kích hoạt trong inverter
• Máy phát không hỗ trợ khởi động từ xa

Cách xử lý:

• Kiểm tra lại sơ đồ đấu nối
• Đo tín hiệu relay khi kích hoạt
• Đảm bảo máy phát có module auto start

Sai cấu hình gây xung đột nguồn

Nếu cấu hình không đúng, hệ thống có thể:

• Bật máy phát khi không cần thiết
• Không tắt máy phát dù đã đủ điện
• Xung đột giữa các nguồn (solar – battery – generator)

Hậu quả:

• Tăng chi phí nhiên liệu
• Giảm tuổi thọ thiết bị
• Mất ổn định hệ thống

Giải pháp:

• Thiết lập lại logic ưu tiên nguồn
• Điều chỉnh ngưỡng SOC hợp lý
• Thêm thời gian trễ để ổn định hệ thống

Lưu ý kỹ thuật khi sử dụng cổng GEN

Đồng bộ công suất và điện áp

Máy phát cần tương thích với inverter để đảm bảo vận hành ổn định.

Các yếu tố cần kiểm tra:

• Điện áp đầu ra máy phát (220V/380V)
• Tần số (50Hz)
• Công suất phù hợp với tải và inverter

Nếu không đồng bộ:

• Có thể gây lỗi inverter
• Không hòa được nguồn
• Làm giảm hiệu suất toàn hệ thống

Trong hệ cao cấp, cần:

• Bộ đồng bộ pha (synchronization)
• Bộ điều khiển ATS thông minh

Bảo trì và kiểm tra định kỳ

Để cổng GEN và máy phát hoạt động ổn định lâu dài, cần thực hiện bảo trì định kỳ:

• Kiểm tra relay và tín hiệu điều khiển
• Test chạy máy phát định kỳ (weekly/monthly)
• Kiểm tra nhiên liệu và hệ thống khởi động
• Làm sạch và siết lại đầu nối

Ngoài ra:

• Theo dõi log inverter để phát hiện lỗi sớm
• Cập nhật firmware nếu nhà sản xuất cung cấp

Việc bảo trì đúng giúp:

• Tăng độ tin cậy hệ thống
• Giảm rủi ro mất điện đột ngột
• Kéo dài tuổi thọ thiết bị

Cổng GEN trên biến tần không chỉ là một cổng tín hiệu đơn giản mà là thành phần quan trọng trong chiến lược quản lý năng lượng thông minh. Hiểu đúng và sử dụng hiệu quả cổng GEN trên biến tần là gì sẽ giúp hệ thống vận hành ổn định, tiết kiệm và bền vững hơn.
