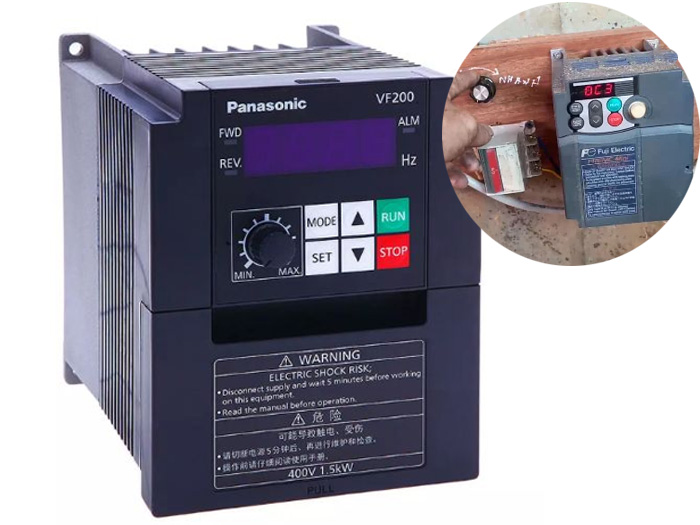

Biến tần báo lỗi OC3 khi nào và kiểm tra ra sao?

Biến tần báo lỗi OC3 là gì?

Biến tần báo lỗi OC3 là lỗi quá dòng xảy ra trong quá trình vận hành động cơ. Khi dòng điện đầu ra vượt quá ngưỡng bảo vệ mà nhà sản xuất cài đặt, biến tần sẽ tự động ngắt để bảo vệ các linh kiện công suất bên trong.

Tùy từng hãng, mã lỗi có thể hiển thị khác nhau, nhưng OC thường là viết tắt của Over Current (quá dòng). Lỗi này không phải lúc nào cũng xuất phát từ biến tần mà có thể liên quan đến động cơ, tải cơ khí hoặc thông số cài đặt.

OC cảnh báo điều gì?

OC3 cho biết biến tần đang phát hiện dòng điện đầu ra tăng bất thường vượt quá khả năng chịu tải an toàn của thiết bị.

Khi lỗi xuất hiện, biến tần sẽ dừng hoạt động để tránh các rủi ro như:

• Cháy module công suất IGBT
• Hư hỏng bo mạch điều khiển
• Quá nhiệt linh kiện điện tử
• Hỏng động cơ do quá tải kéo dài

Vì vậy, OC3 là lỗi bảo vệ quan trọng và không nên bỏ qua hoặc cố khởi động lại nhiều lần khi chưa xác định nguyên nhân.

Lỗi OC3 thường xuất hiện khi nào?

Trong thực tế bảo trì, lỗi OC3 thường xuất hiện ở các thời điểm sau:

• Khi động cơ vừa khởi động
• Khi tăng tốc đột ngột
• Khi giảm tốc nhanh
• Khi tải cơ khí bị kẹt
• Khi máy vận hành dưới tải lớn liên tục

Đặc biệt với các hệ thống bơm, quạt công suất lớn, băng tải hoặc máy nén khí, lỗi OC3 thường xuất hiện sau một thời gian vận hành khi tải thực tế tăng cao hơn mức thiết kế ban đầu.

Nếu lỗi xảy ra ngay khi nhấn RUN, khả năng cao liên quan đến motor, dây động lực hoặc cài đặt tăng tốc. Nếu lỗi xuất hiện trong lúc đang chạy ổn định, cần ưu tiên kiểm tra tải cơ khí và tình trạng động cơ.

Những nguyên nhân gây lỗi OC3

Việc xử lý hiệu quả bắt đầu từ việc xác định đúng nguyên nhân. Trên thực tế, phần lớn trường hợp biến tần báo lỗi OC3 xuất phát từ một trong bốn nhóm nguyên nhân dưới đây.

Tải cơ khí bị kẹt hoặc quá nặng

Đây là nguyên nhân phổ biến nhất.

Khi động cơ phải kéo tải vượt quá khả năng thiết kế, dòng điện sẽ tăng mạnh để tạo thêm mô-men xoắn. Nếu dòng tăng vượt ngưỡng bảo vệ, biến tần sẽ báo OC3.

Một số tình huống thường gặp:

• Băng tải bị kẹt vật liệu
• Trục truyền động bị bó cứng
• Bạc đạn hư hỏng
• Cánh bơm bị dị vật mắc kẹt
• Máy ép hoặc máy nghiền hoạt động quá tải

Dấu hiệu nhận biết là động cơ nóng bất thường, phát tiếng ồn lớn hoặc quay nặng hơn bình thường.

Motor hoặc dây dẫn bị sự cố

Khi động cơ xảy ra chạm vòng dây, chạm vỏ hoặc suy giảm cách điện, dòng điện đầu ra sẽ tăng nhanh và kích hoạt lỗi bảo vệ.

Ngoài động cơ, hệ thống dây dẫn cũng cần được kiểm tra kỹ.

Các lỗi thường gặp gồm:

• Chạm chập giữa các pha
• Đứt ngầm dây động lực
• Cáp bị ẩm hoặc xuống cấp
• Đầu cos lỏng gây phát nhiệt
• Rò điện xuống đất

Trong nhiều trường hợp, lỗi OC3 xuất hiện liên tục dù tải cơ khí hoàn toàn bình thường. Khi đó cần ưu tiên kiểm tra motor và cáp trước khi thay thế biến tần.

Thông số tăng giảm tốc chưa phù hợp

Nếu thời gian tăng tốc quá ngắn, động cơ phải tăng tốc đột ngột khiến dòng khởi động tăng rất cao.

Tương tự, khi giảm tốc quá nhanh, năng lượng từ tải quán tính lớn có thể tạo ra các hiện tượng điện bất thường làm biến tần kích hoạt bảo vệ.

Các hệ thống dễ gặp tình trạng này gồm:

• Quạt công nghiệp lớn
• Máy ly tâm
• Băng tải dài
• Máy cuốn nhả vật liệu
• Hệ thống bơm công suất lớn

Đây là nguyên nhân thường gặp sau khi kỹ thuật viên thay đổi thông số cài đặt hoặc thay mới biến tần.

Công suất biến tần không phù hợp tải

Một số hệ thống được nâng cấp tải nhưng vẫn giữ nguyên biến tần cũ.

Khi đó, biến tần phải làm việc gần hoặc vượt mức dòng định mức trong thời gian dài. Chỉ cần tải tăng đột ngột, lỗi OC3 có thể xuất hiện ngay.

Những trường hợp cần xem xét lại việc lựa chọn thiết bị gồm:

• Thay motor công suất lớn hơn
• Tăng sản lượng vận hành
• Thêm tải cơ khí vào hệ thống
• Chuyển đổi chế độ làm việc nặng hơn ban đầu

Nếu dòng vận hành thường xuyên vượt 90–100% dòng định mức, nên đánh giá lại khả năng đáp ứng của biến tần để tránh lỗi lặp lại liên tục.

Cách kiểm tra lỗi OC3 từng bước

Khi biến tần báo lỗi OC3, không nên thay thế thiết bị ngay lập tức. Một quy trình kiểm tra theo thứ tự sẽ giúp xác định đúng nguyên nhân, tiết kiệm thời gian và chi phí sửa chữa.

Kiểm tra cơ khí trước khi đo điện

Bước đầu tiên là kiểm tra phần tải cơ khí vì đây là nguyên nhân gây lỗi nhiều nhất trong thực tế.

Cần quan sát:

• Trục động cơ có quay tự do hay không
• Băng tải có bị kẹt vật liệu
• Bơm có bị nghẹt cánh hoặc tắc đường ống
• Khớp nối có bị lệch tâm
• Bạc đạn có phát tiếng kêu bất thường

Nếu có thể, hãy tháo tải khỏi động cơ rồi chạy thử. Nếu lỗi OC3 biến mất, nguyên nhân thường nằm ở hệ thống cơ khí chứ không phải biến tần.

Đối với các hệ thống vận hành lâu năm, nên kiểm tra thêm tình trạng mài mòn, rơ trục hoặc các chi tiết truyền động bị xuống cấp.

Kiểm tra motor và dây động lực

Sau khi loại trừ nguyên nhân cơ khí, cần kiểm tra phần điện.

Các hạng mục nên thực hiện gồm:

• Đo điện trở giữa các pha động cơ
• Kiểm tra cách điện bằng đồng hồ Megger
• Kiểm tra hiện tượng chạm đất
• Quan sát tình trạng dây cáp
• Kiểm tra đầu nối tại biến tần và motor

Một động cơ bị chạm vòng dây thường có hiện tượng:

• Dòng chạy lệch giữa các pha
• Nóng nhanh bất thường
• Rung mạnh khi vận hành
• Lỗi OC3 xuất hiện ngẫu nhiên

Nếu dây động lực quá dài, bị hư hỏng hoặc suy giảm cách điện, dòng điện đầu ra cũng có thể tăng bất thường và kích hoạt bảo vệ quá dòng.

Đối chiếu thông số cài đặt biến tần

Nhiều trường hợp không xuất phát từ phần cứng mà do cài đặt chưa phù hợp.

Các thông số cần kiểm tra gồm:

• Thời gian tăng tốc
• Thời gian giảm tốc
• Dòng định mức động cơ
• Tần số cơ bản
• Chế độ điều khiển
• Giới hạn mô-men xoắn

Đặc biệt cần so sánh dữ liệu trên nhãn động cơ với thông số đang cài trong biến tần.

Nếu thông số motor nhập sai hoặc thời gian tăng tốc đặt quá ngắn, dòng khởi động có thể tăng cao hơn mức cho phép và gây lỗi OC3 ngay khi chạy máy.

Cách xử lý lỗi OC3 hiệu quả

Sau khi xác định nguyên nhân, việc xử lý cần thực hiện đúng theo từng trường hợp cụ thể thay vì áp dụng một giải pháp chung cho mọi hệ thống.

Điều chỉnh thời gian tăng giảm tốc

Đây là giải pháp đơn giản nhưng mang lại hiệu quả cao trong nhiều trường hợp.

Nếu lỗi xuất hiện khi khởi động:

• Tăng thời gian tăng tốc
• Giảm tốc độ tăng tải ban đầu
• Kiểm tra đường cong tăng tốc

Nếu lỗi xuất hiện khi dừng máy:

• Tăng thời gian giảm tốc
• Điều chỉnh chế độ dừng phù hợp
• Xem xét bổ sung điện trở hãm nếu tải quán tính lớn

Việc kéo dài thời gian tăng giảm tốc giúp động cơ thay đổi tốc độ từ từ, hạn chế hiện tượng dòng điện tăng đột ngột.

Khắc phục sự cố motor và tải

Nếu nguyên nhân nằm ở động cơ hoặc cơ cấu truyền động, cần xử lý triệt để trước khi đưa hệ thống vào vận hành lại.

Một số công việc thường thực hiện gồm:

• Thay bạc đạn hư hỏng
• Cân chỉnh đồng trục
• Vệ sinh bơm hoặc quạt
• Thay dây cáp xuống cấp
• Sửa chữa động cơ bị chạm vòng dây
• Loại bỏ các điểm kẹt cơ khí

Sau khi hoàn thành, nên chạy thử ở chế độ không tải trước rồi mới đưa tải vào từng bước để theo dõi dòng điện vận hành.

Nâng cấp biến tần khi cần thiết

Nếu hệ thống thường xuyên hoạt động gần giới hạn tải, việc nâng cấp thiết bị có thể là giải pháp lâu dài.

Một số dấu hiệu cho thấy cần xem xét thay đổi công suất biến tần:

• Dòng làm việc luôn ở mức cao
• OC3 xuất hiện nhiều lần dù đã kiểm tra tải
• Hệ thống đã nâng cấp motor
• Sản lượng vận hành tăng đáng kể

Trong thực tế, việc lựa chọn biến tần có dự phòng công suất hợp lý thường giúp hệ thống vận hành ổn định hơn và giảm đáng kể nguy cơ phát sinh lỗi quá dòng.

Làm sao hạn chế lỗi OC3 tái diễn?

Bảo trì định kỳ hệ thống truyền động

Nhiều lỗi OC3 xuất hiện do các hư hỏng nhỏ tích tụ theo thời gian nhưng không được phát hiện sớm.

Một kế hoạch bảo trì định kỳ nên bao gồm:

• Kiểm tra độ rơ của trục và khớp nối
• Kiểm tra bạc đạn động cơ
• Vệ sinh quạt làm mát biến tần
• Siết lại các đầu nối điện
• Kiểm tra tình trạng cáp động lực
• Đo điện trở cách điện định kỳ

Đối với môi trường nhiều bụi, độ ẩm cao hoặc nhiệt độ lớn, tần suất bảo trì nên được rút ngắn để giảm nguy cơ phát sinh sự cố.

Việc theo dõi tình trạng thiết bị thường xuyên giúp phát hiện sớm các dấu hiệu bất thường trước khi chuyển thành lỗi quá dòng nghiêm trọng.

Theo dõi dòng tải khi vận hành

Một trong những cách hiệu quả nhất để phòng tránh lỗi OC3 là giám sát dòng điện thực tế của động cơ.

Nếu dòng tải thường xuyên vượt mức 80–90% dòng định mức, cần đánh giá lại:

• Tình trạng cơ khí của tải
• Công suất động cơ
• Khả năng đáp ứng của biến tần
• Chế độ vận hành hiện tại

Nhiều biến tần hiện nay cho phép hiển thị dòng điện đầu ra theo thời gian thực. Người vận hành nên theo dõi thông số này định kỳ để phát hiện các xu hướng bất thường.

Khi dòng điện tăng dần theo thời gian dù sản lượng không thay đổi, đó thường là dấu hiệu cảnh báo sớm của tình trạng mài mòn cơ khí hoặc động cơ bắt đầu xuống cấp.

Phân biệt lỗi OC3 với các lỗi quá dòng khác

Khác nhau giữa OC1, OC2 và OC3

Tùy hãng sản xuất, tên gọi có thể thay đổi đôi chút nhưng nguyên tắc chung thường như sau:

Trong đó, biến tần báo lỗi OC3 thường phức tạp hơn vì có thể liên quan đồng thời đến cả phần điện và phần cơ khí của hệ thống.

Đây cũng là lý do cần kiểm tra theo trình tự thay vì tập trung vào một nguyên nhân duy nhất.

Khi nào cần gọi kỹ thuật viên?

Người vận hành có thể tự kiểm tra các vấn đề cơ bản như tải cơ khí, dây nối hoặc thông số cài đặt.

Tuy nhiên nên liên hệ kỹ thuật viên khi gặp các trường hợp sau:

• Lỗi OC3 xuất hiện liên tục sau khi đã khởi động lại
• Motor có dấu hiệu chạm đất hoặc cháy cuộn dây
• Biến tần phát nhiệt bất thường
• Có mùi khét hoặc tiếng nổ nhỏ bên trong thiết bị
• Không xác định được nguyên nhân sau các bước kiểm tra cơ bản

Việc tiếp tục vận hành khi chưa xử lý triệt để có thể làm hư hỏng module công suất, bo điều khiển hoặc động cơ, khiến chi phí sửa chữa tăng đáng kể.

Biến tần báo lỗi OC3 thường liên quan đến hiện tượng quá dòng phát sinh trong quá trình vận hành động cơ. Để xử lý hiệu quả, cần kiểm tra theo thứ tự từ tải cơ khí, động cơ, dây dẫn đến các thông số cài đặt của biến tần. Việc bảo trì định kỳ và theo dõi dòng tải thường xuyên sẽ giúp giảm đáng kể nguy cơ lỗi OC3 tái diễn và nâng cao độ ổn định của hệ thống.
