Biến tần hoà lưới bám tải là gì? Đặc điểm, cách hoạt động và ứng dụng

Biến tần hoà lưới bám tải là gì

Định nghĩa và phạm vi sử dụng

Biến tần hoà lưới bám tải là thiết bị chuyển đổi điện DC (từ hệ thống điện mặt trời) sang AC và điều chỉnh công suất phát theo đúng mức tiêu thụ thực tế của tải, đảm bảo không phát dư điện lên lưới.

Khác với inverter hoà lưới thông thường, hệ này tích hợp cơ chế đo tải theo thời gian thực, từ đó kiểm soát công suất đầu ra liên tục. Đây là giải pháp đặc biệt phù hợp trong bối cảnh:

• Không được phép phát điện ngược lên lưới điện quốc gia
• Không có cơ chế mua bán điện dư
• Yêu cầu tối ưu tự tiêu thụ năng lượng tại chỗ

Phạm vi ứng dụng phổ biến:

• Hệ thống điện mặt trời áp mái hộ gia đình
• Doanh nghiệp sản xuất có phụ tải ổn định ban ngày
• Công trình yêu cầu kiểm soát chặt chẽ công suất phát

Phân biệt với inverter hoà lưới thông thường

Điểm khác biệt cốt lõi nằm ở cách điều khiển công suất phát:

• Inverter hoà lưới thường: Phát tối đa theo công suất tấm pin → phần dư sẽ đẩy lên lưới
• Inverter bám tải: Chỉ phát đúng bằng hoặc thấp hơn công suất tiêu thụ → không có dòng điện phát ngược

Về mặt kỹ thuật, inverter bám tải bổ sung:

• Cơ chế phản hồi vòng kín (closed-loop control)
• Cảm biến dòng tại điểm đấu nối (PCC – Point of Common Coupling)
• Thuật toán điều chỉnh công suất theo thời gian thực

Điều này giúp hệ thống vận hành “an toàn lưới” và phù hợp với các quy định hạn chế phát ngược.

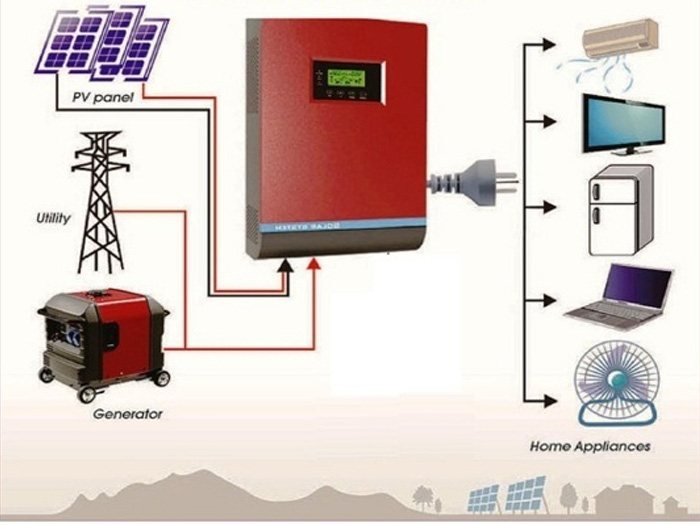

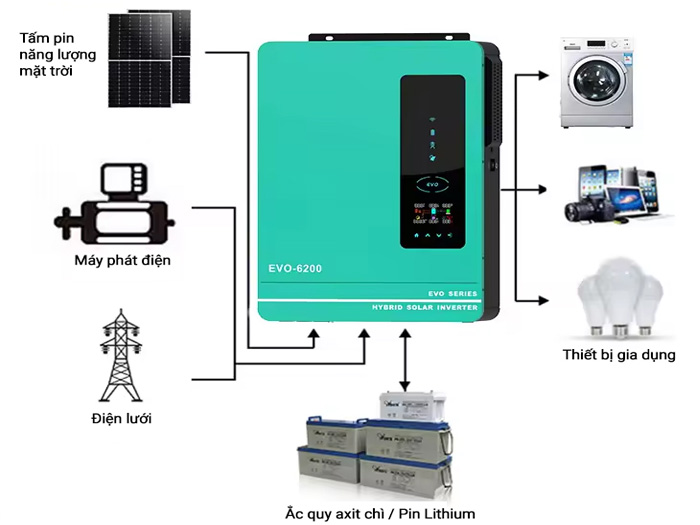

Cấu tạo hệ thống biến tần bám tải

Thành phần chính trong hệ thống

Một hệ thống biến tần hoà lưới bám tải hoàn chỉnh gồm các thành phần chính:

• Tấm pin mặt trời (PV array): tạo nguồn điện DC
• Biến tần hoà lưới: chuyển đổi DC → AC và điều khiển công suất
• Cảm biến dòng (CT sensor): đo dòng điện tiêu thụ tại tải
• Bộ điều khiển trung tâm (nếu có): xử lý tín hiệu và tối ưu điều khiển
• Lưới điện (grid): đóng vai trò nguồn tham chiếu điện áp và tần số

Điểm đặc trưng của hệ bám tải là có thêm lớp đo lường và điều khiển phản hồi, thay vì chỉ phát điện một chiều như hệ on-grid truyền thống.

Vai trò của cảm biến dòng CT

Cảm biến dòng CT (Current Transformer) là thành phần quan trọng nhất trong cơ chế bám tải.

Chức năng chính:

• Đo dòng điện tức thời tại điểm kết nối lưới
• Xác định chiều dòng (tiêu thụ hay phát ngược)
• Gửi tín hiệu về inverter để điều chỉnh công suất

Nguyên lý hoạt động:

• Nếu hệ thống phát dư → CT phát hiện dòng ngược → inverter giảm công suất
• Nếu tải tăng → CT ghi nhận thiếu hụt → inverter tăng công suất phát

Độ chính xác của CT ảnh hưởng trực tiếp đến:

• Khả năng “zero export”
• Độ ổn định hệ thống
• Sai số điều khiển công suất

Trong các hệ thống công nghiệp, CT thường yêu cầu:

• Sai số thấp (class 0.5 hoặc tốt hơn)
• Thời gian phản hồi nhanh
• Tương thích chuẩn giao tiếp với inverter

Nguyên lý hoạt động của inverter bám tải

Cơ chế đo và phản hồi công suất tải

Nguyên lý cốt lõi của inverter bám tải là điều khiển vòng kín dựa trên tín hiệu phản hồi công suất tại điểm đấu nối lưới (PCC).

Quy trình vận hành diễn ra theo chu kỳ liên tục với độ trễ rất thấp (mili-giây):

Bước 1: Cảm biến CT đo dòng điện tổng tại điểm kết nối

Bước 2: Xác định trạng thái năng lượng

• Dòng vào tải → hệ đang thiếu công suất
• Dòng ngược về lưới → hệ đang phát dư

Bước 3: Gửi tín hiệu về bộ điều khiển inverter

Bước 4: Bộ điều khiển xử lý và hiệu chỉnh công suất phát

Cơ chế này tạo thành một hệ điều khiển phản hồi liên tục (feedback loop), giúp hệ thống luôn duy trì trạng thái cân bằng giữa phát và tiêu thụ.

Điểm kỹ thuật quan trọng:

• Độ trễ hệ thống càng thấp → khả năng bám tải càng chính xác
• Sai số đo lường nhỏ → hạn chế hiện tượng phát ngược ngắn hạn
• Thuật toán điều khiển phải ổn định để tránh dao động công suất

Điều khiển công suất phát theo thời gian thực

Inverter sử dụng các thuật toán điều khiển công suất như:

• PID control (Proportional–Integral–Derivative)
• Droop control (trong một số hệ nâng cao)
• Adaptive control (điều khiển thích nghi theo tải)

Mục tiêu là:

• Giữ công suất phát ≈ công suất tiêu thụ
• Đảm bảo sai số gần bằng 0 (zero export)

Cách điều chỉnh thực tế:

• Khi tải tăng đột ngột → inverter tăng công suất phát theo ramp rate giới hạn
• Khi tải giảm → inverter giảm công suất nhanh để tránh phát dư

Ngoài ra, inverter còn phải:

• Đồng bộ pha và tần số với lưới điện
• Điều chỉnh điện áp đầu ra phù hợp tiêu chuẩn lưới
• Đảm bảo hệ số công suất (power factor) theo yêu cầu

Điều này đòi hỏi khả năng xử lý tín hiệu nhanh và thuật toán điều khiển ổn định cao, đặc biệt trong môi trường tải biến thiên liên tục như nhà máy.

Cơ chế zero export và chống phát ngược

Nguyên lý zero export trong hệ thống

Zero export là chế độ vận hành trong đó tổng công suất phát ra từ hệ thống luôn ≤ công suất tiêu thụ nội bộ, đảm bảo không có điện năng đẩy ngược lên lưới.

Nguyên lý thực hiện:

• Liên tục đo công suất tại PCC
• Nếu phát hiện công suất dư → inverter giảm ngay công suất phát
• Nếu hệ vẫn dư do độ trễ → có thể kích hoạt cơ chế cắt giảm nhanh (power curtailment)

Có hai phương pháp phổ biến:

• Điều khiển trực tiếp tại inverter: tích hợp sẵn thuật toán zero export
• Điều khiển qua thiết bị ngoài: bộ điều khiển trung tâm quản lý nhiều inverter

Trong hệ thống lớn (multi-inverter), việc đồng bộ zero export đòi hỏi:

• Giao tiếp truyền thông ổn định (RS485, Modbus, Ethernet)
• Đồng bộ dữ liệu thời gian thực giữa các thiết bị

Giới hạn công suất và bảo vệ lưới điện

Cơ chế bám tải không chỉ phục vụ mục tiêu kinh tế mà còn liên quan trực tiếp đến an toàn vận hành lưới điện.

Các chức năng bảo vệ chính bao gồm:

• Giới hạn công suất phát: Đặt ngưỡng tối đa thấp hơn hoặc bằng phụ tải để tránh quá tải cục bộ
• Anti-backflow protection: Ngăn dòng điện chảy ngược gây ảnh hưởng đến thiết bị đo đếm và lưới
• Anti-islanding: Ngắt inverter khi mất lưới để tránh cấp điện ngoài kiểm soát
• Bảo vệ điện áp và tần số: Ngừng phát khi thông số lưới vượt ngưỡng cho phép

Trong thực tế triển khai, các tiêu chuẩn kỹ thuật thường áp dụng:

• IEC 62116 (anti-islanding)
• IEEE 1547 (kết nối nguồn phân tán)

Nhờ đó, hệ thống inverter bám tải không chỉ đảm bảo tối ưu tiêu thụ nội bộ mà còn đáp ứng yêu cầu vận hành an toàn theo tiêu chuẩn quốc tế.

Đặc điểm kỹ thuật của biến tần bám tải

Thông số vận hành quan trọng

Đối với hệ biến tần hoà lưới bám tải, các thông số kỹ thuật không chỉ ảnh hưởng đến hiệu suất mà còn quyết định độ chính xác của cơ chế zero export.

Các thông số cốt lõi cần quan tâm:

• Công suất định mức (Rated Power): Phải phù hợp với tổng công suất tải tiêu thụ, tránh dư thừa gây lãng phí đầu tư
• Dải điện áp MPPT: Quyết định khả năng khai thác tối ưu năng lượng từ hệ pin trong điều kiện bức xạ thay đổi
• Độ chính xác đo công suất: Sai số thấp (<1%) giúp hệ bám tải chính xác, hạn chế phát ngược
• Thời gian phản hồi (Response Time): Thường <100 ms để đảm bảo điều chỉnh kịp thời khi tải biến động
• Chuẩn giao tiếp: RS485, Modbus TCP/IP, CAN… phục vụ giám sát và điều khiển hệ thống
• Hệ số công suất (Power Factor): Có thể điều chỉnh để đáp ứng yêu cầu của lưới hoặc tối ưu vận hành

Hiệu suất và độ ổn định hệ thống

Hiệu suất của inverter bám tải không chỉ tính theo chuyển đổi năng lượng mà còn bao gồm hiệu quả điều khiển công suất.

Các yếu tố ảnh hưởng chính:

• Hiệu suất chuyển đổi (Efficiency): Thường đạt 97–99%, phụ thuộc topology inverter và điều kiện vận hành
• Độ ổn định điều khiển: Thuật toán điều khiển phải tránh dao động khi tải thay đổi nhanh
• Khả năng vận hành tải phi tuyến: Quan trọng trong môi trường công nghiệp (biến tần motor, máy nén, lò điện…)
• Khả năng chịu quá tải ngắn hạn: Giúp hệ thống đáp ứng các xung tải đột ngột

Một hệ thống tốt sẽ đạt:

• Độ sai lệch công suất gần 0
• Không xảy ra hiện tượng hunting (dao động công suất)
• Duy trì ổn định ngay cả khi tải biến thiên liên tục

Ứng dụng thực tế của inverter bám tải

Ứng dụng trong dân dụng và thương mại

Trong các hệ thống quy mô nhỏ và trung bình, inverter bám tải mang lại hiệu quả rõ rệt về tối ưu năng lượng:

• Hộ gia đình: Tận dụng điện mặt trời ban ngày, giảm phụ thuộc điện lưới mà không cần pin lưu trữ
• Tòa nhà thương mại: Phù hợp với phụ tải ổn định (điều hòa, chiếu sáng, thang máy)
• Khách sạn, bệnh viện: Giảm chi phí điện năng nhưng vẫn đảm bảo không vi phạm quy định phát ngược

Lợi ích chính:

• Tối đa hóa tự tiêu thụ
• Giảm chi phí đầu tư so với hệ có lưu trữ
• Đơn giản vận hành

Ứng dụng trong nhà máy và khu công nghiệp

Đây là môi trường ứng dụng điển hình của hệ bám tải do đặc thù phụ tải lớn và liên tục:

• Nhà máy sản xuất: Phụ tải ổn định theo ca → dễ tối ưu công suất phát
• Khu công nghiệp: Yêu cầu nghiêm ngặt về không phát ngược lên lưới
• Doanh nghiệp xuất khẩu: Cần tối ưu chi phí năng lượng để tăng cạnh tranh

Trong thực tế, hệ thống thường:

• Kết hợp nhiều inverter công suất lớn
• Sử dụng bộ điều khiển trung tâm để đồng bộ bám tải
• Tích hợp hệ thống giám sát năng lượng (EMS)

Điều này giúp đạt được:

• Hiệu quả kinh tế cao
• Tuân thủ quy định điện lực
• Nâng cao tính ổn định vận hành

Ưu điểm và hạn chế của hệ bám tải

Lợi ích về kinh tế và kỹ thuật

Hệ inverter bám tải mang lại nhiều lợi ích rõ rệt:

• Tối ưu tự tiêu thụ điện: Giảm lượng điện mua từ lưới
• Không cần đầu tư lưu trữ: Giảm chi phí so với hệ hybrid
• Tuân thủ quy định không phát ngược: Phù hợp với chính sách điện lực hiện hành
• Giảm áp lực lên lưới điện:
  Tránh quá tải và dao động điện áp cục bộ
• Tăng tuổi thọ hệ thống: Nhờ vận hành ổn định và có kiểm soát

Các giới hạn và lưu ý vận hành

Bên cạnh lợi ích, hệ thống cũng tồn tại một số hạn chế cần lưu ý:

• Phụ thuộc vào phụ tải: Khi tải thấp → công suất phát bị giới hạn → giảm hiệu quả khai thác
• Yêu cầu đo lường chính xác: Sai số CT có thể gây phát ngược ngoài ý muốn
• Không tận dụng hết công suất pin: Trong thời điểm dư năng lượng
• Phức tạp hơn hệ on-grid cơ bản: Do cần cấu hình và đồng bộ hệ điều khiển

Do đó, việc thiết kế phải dựa trên:

• Biểu đồ phụ tải thực tế
• Chiến lược sử dụng năng lượng
• Điều kiện vận hành cụ thể

So sánh inverter bám tải và hoà lưới thường

Khác biệt về nguyên lý vận hành

Hai hệ thống có sự khác biệt rõ ràng về logic điều khiển:

• Hoà lưới thường: Phát tối đa theo nguồn PV, không quan tâm tải
• Bám tải: Điều chỉnh công suất theo tải → đảm bảo zero export

Sự khác biệt kỹ thuật:

• Có/không có vòng phản hồi công suất
• Có/không có CT sensor
• Thuật toán điều khiển phức tạp hơn

Trường hợp nên lựa chọn từng loại

Việc lựa chọn phụ thuộc vào mục tiêu sử dụng:

Chọn inverter hoà lưới thường khi:

• Có cơ chế bán điện dư
• Không bị giới hạn phát ngược

Chọn inverter bám tải khi:

• Bị cấm phát lên lưới
• Muốn tối ưu tự tiêu thụ
• Phụ tải ổn định ban ngày

Trong thực tế, hệ bám tải đang trở thành xu hướng trong các dự án thương mại và công nghiệp tại nhiều quốc gia.

Lưu ý thiết kế và triển khai hệ thống

Yêu cầu kỹ thuật khi lắp đặt

Để hệ thống vận hành chính xác, cần đảm bảo các yêu cầu kỹ thuật:

• Lắp đúng vị trí CT: Tại điểm PCC, đúng chiều dòng
• Đồng bộ pha chính xác: Tránh sai lệch đo lường
• Cấu hình inverter phù hợp: Thiết lập chế độ zero export đúng chuẩn
• Đảm bảo kết nối truyền thông ổn định: Đặc biệt với hệ nhiều inverter

Tối ưu hệ thống theo phụ tải

Thiết kế hiệu quả cần dựa trên phân tích phụ tải thực tế:

• Phân tích biểu đồ tải theo thời gian: Xác định mức tiêu thụ ban ngày
• Chọn công suất hệ PV phù hợp: Tránh oversizing quá mức
• Ưu tiên tải ban ngày: Tăng tỷ lệ tự tiêu thụ
• Tích hợp hệ quản lý năng lượng (EMS): Giúp tối ưu vận hành và giám sát

Một hệ thống được tối ưu tốt sẽ đạt:

• Hiệu quả đầu tư cao (ROI tốt)
• Vận hành ổn định lâu dài
• Khai thác tối đa lợi ích từ năng lượng mặt trời

Biến tần hoà lưới bám tải là giải pháp kỹ thuật tối ưu trong bối cảnh hạn chế phát điện lên lưới. Với khả năng điều khiển công suất chính xác theo tải, hệ thống giúp tối đa hóa hiệu quả sử dụng năng lượng. Việc lựa chọn và thiết kế đúng biến tần hoà lưới bám tải sẽ quyết định trực tiếp đến hiệu suất và độ ổn định vận hành lâu dài.
