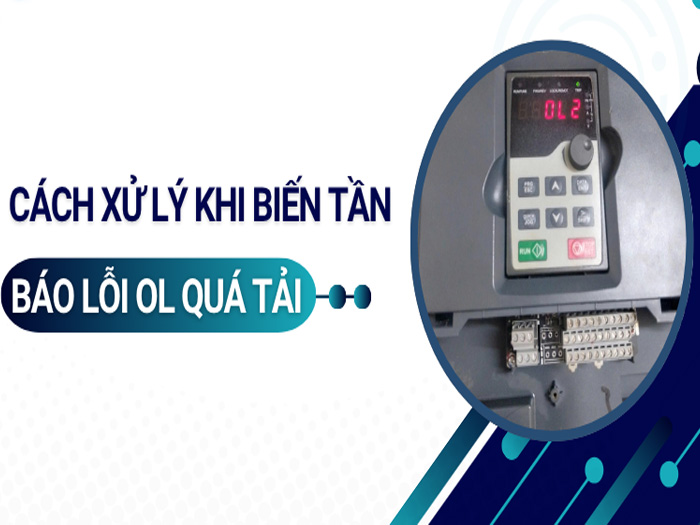

Biến tần báo lỗi OL2 do đâu và nên xử lý thế nào?

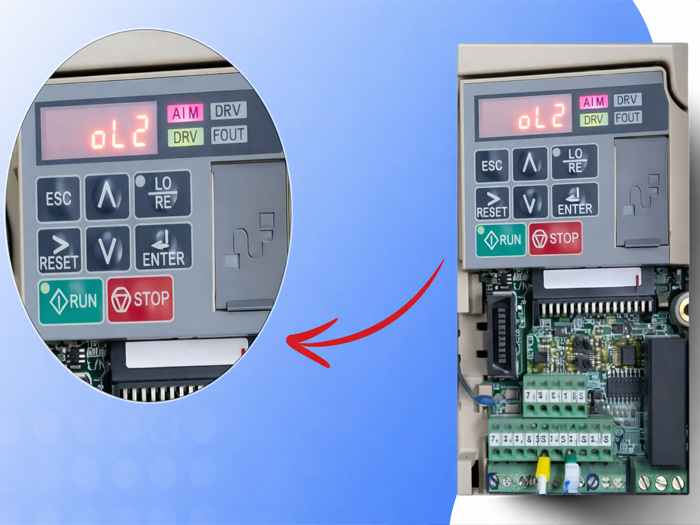

Biến tần báo lỗi OL2 là gì?

Biến tần báo lỗi OL2 là mã lỗi bảo vệ quá tải động cơ (Overload). Khi biến tần phát hiện dòng điện của động cơ duy trì ở mức cao hơn giá trị cho phép trong một khoảng thời gian nhất định, thiết bị sẽ kích hoạt cảnh báo OL2 để bảo vệ động cơ khỏi hiện tượng quá nhiệt hoặc hư hỏng cuộn dây.

Khác với lỗi tức thời do ngắn mạch hoặc dòng tăng đột ngột, OL2 thường xuất hiện khi hệ thống vận hành trong trạng thái quá tải kéo dài. Đây là một trong những lỗi phổ biến trên các dòng biến tần công nghiệp dùng cho bơm, quạt, băng tải và máy sản xuất.

OL2 cảnh báo điều gì?

Khi xuất hiện lỗi OL2, biến tần đang cảnh báo rằng động cơ phải làm việc vượt quá khả năng chịu tải trong thời gian dài. Bộ bảo vệ nhiệt điện tử bên trong biến tần sẽ tính toán mức tải dựa trên dòng điện thực tế và thời gian vận hành.

Một số dấu hiệu thường gặp trước khi xuất hiện lỗi gồm:

• Động cơ nóng bất thường.
• Dòng tải tăng cao liên tục.
• Máy chạy nặng hơn bình thường.
• Tốc độ động cơ giảm khi mang tải.
• Quạt làm mát hoặc hệ thống thông gió hoạt động kém.

Nếu tiếp tục vận hành mà không xử lý nguyên nhân, động cơ có thể giảm tuổi thọ cách điện, cháy cuộn dây hoặc gây dừng sản xuất ngoài kế hoạch.

OL2 khác OC3 ở điểm nào?

Nhiều người thường nhầm lẫn giữa lỗi OL2 biến tần và lỗi OC3 vì cả hai đều liên quan đến dòng điện. Tuy nhiên bản chất của hai lỗi hoàn toàn khác nhau.

Hiểu đúng sự khác biệt này giúp quá trình chẩn đoán lỗi nhanh hơn và tránh thay thế linh kiện không cần thiết.

Những nguyên nhân thường gây lỗi OL2

Trong thực tế bảo trì, biến tần báo lỗi OL2 thường xuất phát từ nhiều nguyên nhân khác nhau. Việc xác định đúng nguyên nhân ngay từ đầu sẽ giúp giảm thời gian dừng máy và hạn chế phát sinh chi phí sửa chữa.

Động cơ làm việc quá tải

Đây là nguyên nhân phổ biến nhất. Khi tải thực tế vượt công suất định mức của động cơ, dòng điện sẽ tăng cao để tạo thêm mô-men kéo tải. Nếu tình trạng này kéo dài, biến tần sẽ kích hoạt bảo vệ OL2.

Tình huống thường gặp:

• Động cơ công suất nhỏ nhưng tải lớn.
• Máy móc được nâng công suất sản xuất.
• Động cơ đã xuống cấp sau thời gian dài sử dụng.
• Tải thay đổi nhưng không nâng cấp động cơ phù hợp.

Tải cơ khí tăng bất thường

Ngay cả khi động cơ và biến tần được lựa chọn đúng công suất, tải cơ khí bất thường vẫn có thể làm xuất hiện lỗi.

Ví dụ:

• Băng tải bị kẹt sản phẩm.
• Vòng bi bị mòn hoặc bó cứng.
• Trục truyền động lệch tâm.
• Máy bơm bị nghẹt đường ống.
• Cánh quạt bám bụi hoặc dị vật.

Trong các trường hợp này, động cơ phải tạo mô-men lớn hơn bình thường dẫn đến dòng tải tăng cao liên tục.

Cài đặt thông số chưa phù hợp

Một số trường hợp lỗi không đến từ thiết bị cơ khí mà xuất phát từ việc cài đặt biến tần chưa chính xác.

Các thông số cần kiểm tra gồm:

• Dòng định mức của động cơ.
• Công suất động cơ.
• Thời gian tăng tốc.
• Thời gian giảm tốc.
• Chế độ bảo vệ nhiệt điện tử.
• Đường đặc tính V/F.

Nếu nhập sai thông số động cơ hoặc cài đặt bảo vệ quá thấp, biến tần có thể báo OL2 dù tải thực tế chưa vượt ngưỡng nguy hiểm.

Hệ thống làm mát hoạt động kém

Nhiệt độ môi trường cao hoặc khả năng tản nhiệt kém cũng là nguyên nhân thường bị bỏ sót.

Các yếu tố cần kiểm tra:

• Quạt làm mát biến tần có hoạt động không.
• Khe tản nhiệt có bị bám bụi không.
• Tủ điện có thông gió đầy đủ không.
• Nhiệt độ môi trường có vượt giới hạn của nhà sản xuất không.

Khi nhiệt độ tăng cao, khả năng chịu tải của cả động cơ và biến tần đều giảm, khiến lỗi quá tải động cơ xuất hiện sớm hơn bình thường.

Cách kiểm tra khi biến tần báo lỗi OL2

Khi xuất hiện biến tần báo lỗi OL2, không nên reset lỗi và cho máy chạy lại ngay. Việc đầu tiên cần làm là xác định nguyên nhân thực sự để tránh lỗi tái diễn hoặc gây hư hỏng động cơ.

Kiểm tra dòng điện thực tế

Đây là bước quan trọng nhất vì OL2 liên quan trực tiếp đến tình trạng quá tải.

Có thể thực hiện theo trình tự:

• Xem giá trị dòng điện hiển thị trên màn hình biến tần.
• So sánh với dòng định mức ghi trên nhãn động cơ.
• Đo dòng từng pha bằng ampe kìm nếu cần.
• Theo dõi dòng điện khi tải thay đổi.

Nếu dòng vận hành thường xuyên đạt hoặc vượt 100% dòng định mức, khả năng cao động cơ đang làm việc quá tải.

Ngoài ra, cần chú ý trường hợp dòng điện giữa các pha chênh lệch lớn. Đây có thể là dấu hiệu của động cơ hư hỏng hoặc nguồn cấp không ổn định.

Kiểm tra tải và động cơ

Sau khi xác nhận dòng điện cao, cần kiểm tra phần cơ khí và động cơ.

Một số hạng mục nên kiểm tra:

• Động cơ có nóng bất thường không.
• Có tiếng ồn hoặc rung lắc bất thường không.
• Trục quay có bị nặng hoặc kẹt không.
• Vòng bi có bị mòn hay bó cứng không.
• Tải thực tế có tăng so với thiết kế ban đầu không.

Đối với bơm nước, cần kiểm tra tình trạng nghẹt đường ống hoặc cánh bơm. Đối với băng tải, cần kiểm tra khả năng kẹt hàng hoặc tăng tải sản phẩm. Đối với quạt công nghiệp, cần kiểm tra bụi bẩn bám trên cánh quạt và hệ thống truyền động.

Đối chiếu thông số cài đặt

Nhiều trường hợp kỹ thuật viên tập trung kiểm tra cơ khí nhưng bỏ qua phần cài đặt biến tần.

Các thông số cần rà soát gồm:

• Công suất động cơ.
• Dòng định mức động cơ.
• Tần số định mức.
• Điện áp định mức.
• Chức năng bảo vệ quá tải.
• Thời gian tăng tốc và giảm tốc.

Nếu thông số trên biến tần không khớp với nhãn động cơ, bộ bảo vệ nhiệt điện tử có thể tính toán sai và kích hoạt lỗi OL2 dù tải vẫn nằm trong giới hạn cho phép.

Cách xử lý lỗi OL2 hiệu quả

Sau khi xác định được nguyên nhân, cần áp dụng biện pháp xử lý phù hợp thay vì chỉ xóa lỗi tạm thời.

Giảm tải cho động cơ

Nếu nguyên nhân đến từ tải vận hành quá lớn, cần giảm tải về mức phù hợp với công suất thiết kế.

Một số giải pháp thường được áp dụng:

• Giảm khối lượng tải trên băng tải.
• Chia nhỏ chu kỳ vận hành.
• Giảm áp lực làm việc của bơm.
• Điều chỉnh lưu lượng hoặc tốc độ phù hợp.

Trong trường hợp nhu cầu sản xuất đã thay đổi đáng kể so với ban đầu, nên xem xét nâng cấp động cơ hoặc biến tần có công suất lớn hơn.

Điều chỉnh thông số bảo vệ

Khi nguyên nhân xuất phát từ cấu hình chưa phù hợp, cần hiệu chỉnh lại các thông số theo đúng tài liệu kỹ thuật của động cơ.

Lưu ý các thông số quan trọng:

• Dòng định mức động cơ.
• Chế độ bảo vệ nhiệt.
• Hệ số quá tải cho phép.
• Thời gian tăng tốc.
• Thời gian giảm tốc.

Không nên tăng ngưỡng bảo vệ quá mức chỉ để loại bỏ cảnh báo. Việc này có thể khiến động cơ mất khả năng được bảo vệ khi xảy ra quá tải thực sự.

Khắc phục các lỗi cơ khí

Nếu phát hiện nguyên nhân đến từ hệ thống truyền động hoặc tải cơ khí, cần xử lý triệt để trước khi vận hành lại.

Một số công việc thường gặp:

• Thay vòng bi hư hỏng.
• Căn chỉnh đồng tâm trục.
• Vệ sinh cánh quạt hoặc cánh bơm.
• Loại bỏ vật cản trong hệ thống.
• Bôi trơn các bộ phận chuyển động.

Sau khi hoàn tất sửa chữa, nên chạy thử không tải và có tải để theo dõi dòng điện. Nếu dòng trở về mức bình thường và không xuất hiện cảnh báo, hệ thống có thể đưa vào vận hành ổn định.

Làm sao hạn chế lỗi OL2 tái diễn?

Sau khi xử lý thành công biến tần báo lỗi OL2, việc phòng ngừa tái diễn quan trọng không kém việc sửa lỗi. Nhiều hệ thống gặp lại cùng một lỗi chỉ sau vài ngày hoặc vài tuần do nguyên nhân gốc chưa được khắc phục triệt để.

Bảo trì hệ thống định kỳ

Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu quá tải trước khi biến tần kích hoạt bảo vệ.

Các hạng mục nên kiểm tra thường xuyên gồm:

• Dòng điện vận hành của động cơ.
• Nhiệt độ động cơ và biến tần.
• Tình trạng quạt làm mát.
• Độ sạch của khe tản nhiệt.
• Độ mòn vòng bi.
• Độ căng dây đai và khớp nối.

Đối với nhà máy vận hành liên tục, nên lưu lại lịch sử dòng tải để theo dõi xu hướng tăng bất thường theo thời gian. Đây là cách nhiều bộ phận bảo trì dự đoán sự cố trước khi máy dừng đột ngột.

Chọn biến tần đúng công suất

Một trong những nguyên nhân khiến lỗi quá tải động cơ xuất hiện thường xuyên là lựa chọn biến tần quá sát công suất tải thực tế.

Khi lựa chọn thiết bị, cần xem xét:

• Loại tải nhẹ hay tải nặng.
• Mô-men khởi động yêu cầu.
• Chu kỳ làm việc trong ngày.
• Điều kiện nhiệt độ môi trường.
• Khả năng mở rộng công suất trong tương lai.

Đối với các ứng dụng như băng tải nặng, máy nghiền hoặc hệ thống có tải thay đổi liên tục, việc dự phòng công suất hợp lý sẽ giúp hệ thống vận hành ổn định hơn và giảm nguy cơ phát sinh lỗi OL2.

Khi nào cần gọi kỹ thuật viên?

Không phải trường hợp nào cũng có thể xử lý bằng cách kiểm tra tải hoặc cài đặt lại thông số. Một số dấu hiệu cho thấy cần có sự hỗ trợ từ kỹ thuật viên chuyên môn:

• Lỗi OL2 xuất hiện liên tục dù tải đã giảm.
• Dòng điện đo được vẫn bình thường nhưng biến tần báo lỗi.
• Động cơ nóng bất thường sau thời gian ngắn vận hành.
• Xuất hiện đồng thời nhiều mã lỗi khác nhau.
• Biến tần không cho phép reset hoặc khởi động lại.

Ngoài ra, nếu đã kiểm tra tải cơ khí, động cơ và thông số cài đặt nhưng vẫn không xác định được nguyên nhân, cần tiến hành kiểm tra chuyên sâu hơn như đo điện trở cách điện, đánh giá tình trạng cuộn dây hoặc kiểm tra các bo mạch bên trong biến tần.

Việc cố gắng vận hành khi chưa xác định rõ nguyên nhân có thể làm hỏng động cơ, tăng chi phí sửa chữa và kéo dài thời gian dừng máy. Vì vậy, trong các trường hợp phức tạp, việc liên hệ kỹ thuật viên có kinh nghiệm thường giúp xử lý nhanh và an toàn hơn.

Biến tần báo lỗi OL2 chủ yếu liên quan đến tình trạng quá tải động cơ, tải cơ khí bất thường hoặc cài đặt chưa phù hợp. Thay vì chỉ reset lỗi, cần kiểm tra dòng điện, động cơ và hệ thống truyền động để xác định đúng nguyên nhân. Việc bảo trì định kỳ và lựa chọn biến tần phù hợp sẽ giúp hạn chế lỗi OL2 tái diễn và nâng cao độ ổn định của toàn bộ hệ thống.
