Ký hiệu biến tần trên sơ đồ điện và tủ điều khiển

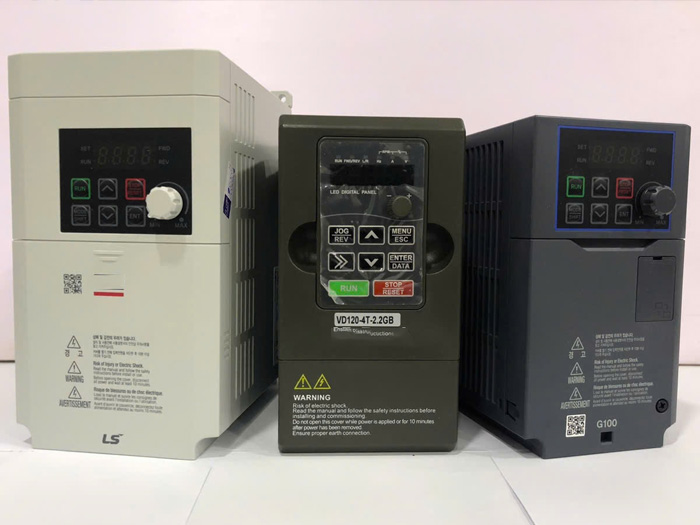

Ký hiệu biến tần là gì?

Trong các bản vẽ điện công nghiệp, ký hiệu biến tần được dùng để nhận diện thiết bị điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp đầu ra. Ký hiệu này giúp kỹ sư, thợ điện và người vận hành nhanh chóng xác định vị trí của biến tần trong sơ đồ nguyên lý hoặc tủ điều khiển.

Trên thực tế không tồn tại một ký hiệu đồ họa duy nhất áp dụng cho mọi bản vẽ. Cách thể hiện phụ thuộc vào tiêu chuẩn thiết kế, phần mềm sử dụng và quy định của từng đơn vị thiết kế.

Ký hiệu biến tần trên sơ đồ điện

Trong sơ đồ nguyên lý, biến tần thường được thể hiện bằng một khối thiết bị hình chữ nhật với tên quy ước đi kèm.

Một số ký hiệu thường gặp:

• INV (Inverter)
• VFD (Variable Frequency Drive)
• VF
• DRV
• INVERTER

Ví dụ:

• VFD-01
• INV-01
• DRV-M1

Các ký hiệu này thường xuất hiện giữa nguồn điện và động cơ. Khi nhìn thấy một thiết bị nhận nguồn từ lưới điện và cấp nguồn trực tiếp cho motor, khả năng rất cao đó là biến tần.

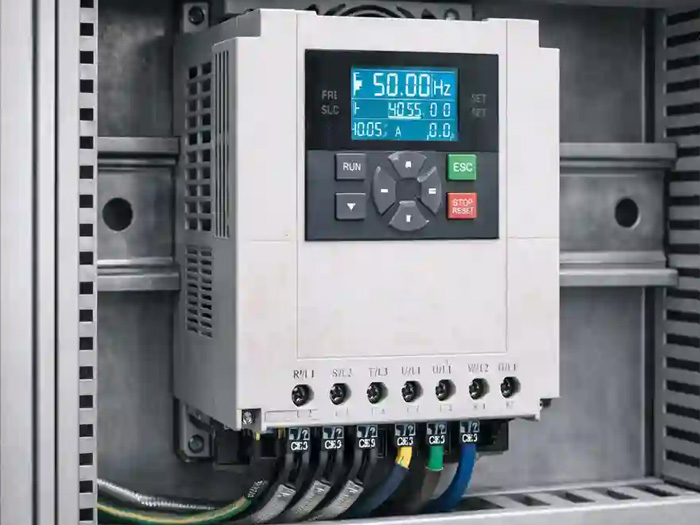

Ký hiệu biến tần trên bản vẽ tủ điều khiển

Trong bản vẽ bố trí tủ điện, biến tần thường được thể hiện dưới dạng một thiết bị độc lập đặt trên thanh ray hoặc mặt tủ.

Ngoài mã thiết bị, bản vẽ còn thể hiện:

• Model biến tần
• Công suất
• Điện áp làm việc
• Các cổng tín hiệu điều khiển

Ví dụ:

• VFD-01 (7.5kW)
• INV-02 (380V)
• FR-D740
• ATV320

Khi xem bản vẽ tủ điện, người đọc cần chú ý cả ký hiệu thiết bị và phần ghi chú kỹ thuật để tránh nhầm lẫn với các bộ khởi động mềm hoặc bộ điều khiển động cơ khác.

Cách nhận biết biến tần trong sơ đồ điện

Nhiều người mới đọc bản vẽ thường không tìm được biến tần dù ký hiệu đã được thể hiện đầy đủ. Nguyên nhân là do mỗi đơn vị thiết kế có thể sử dụng quy ước khác nhau. Thay vì chỉ nhìn tên thiết bị, nên kết hợp nhiều dấu hiệu nhận biết.

Nhận biết qua tên viết tắt

Đây là cách nhanh nhất.

Một số tên viết tắt thường gặp:

• VFD
• INV
• INVT
• VF
• DRIVE
• AC DRIVE

Ngoài ra, nhiều bản vẽ sử dụng mã thiết bị riêng như:

• VFD-01
• VFD-02
• INV-A
• INV-B

Khi mở bảng danh mục thiết bị (Equipment List), các mã này thường được mô tả rõ là biến tần điều khiển động cơ.

Nhận biết qua vị trí đấu nối

Một đặc điểm rất dễ nhận ra là biến tần luôn nằm giữa nguồn điện và động cơ.

Sơ đồ điển hình:

Nguồn 3 pha → CB → Contactor → Biến tần → Motor

Đầu vào biến tần thường ký hiệu:

• R/S/T
• L1/L2/L3

Đầu ra động cơ thường ký hiệu:

• U/V/W

Khi thấy một thiết bị nhận nguồn R-S-T và xuất ra U-V-W thì gần như chắc chắn đó là biến tần.

Nhận biết qua mối liên hệ với motor

Chức năng chính của biến tần là điều khiển tốc độ động cơ nên trên sơ đồ luôn tồn tại mối liên hệ trực tiếp giữa hai thiết bị này.

Các dấu hiệu thường gặp:

• Motor nối trực tiếp với cổng U-V-W
• Có tín hiệu RUN/STOP gửi vào biến tần
• Có tín hiệu đặt tần số từ PLC hoặc biến trở
• Có tín hiệu phản hồi trạng thái từ biến tần về hệ điều khiển

Nếu một thiết bị vừa kết nối với motor vừa nhận lệnh điều khiển tốc độ thì đó thường là biến tần điều khiển motor chứ không phải contactor hay relay thông thường.

Các ký hiệu thường gặp quanh biến tần

Khi đọc sơ đồ điện, không nên chỉ tập trung vào ký hiệu biến tần mà cần hiểu cả các ký hiệu xuất hiện xung quanh. Những thành phần này tạo thành một hệ thống điều khiển hoàn chỉnh và giúp xác định đúng chức năng của biến tần trong mạch điện.

Ký hiệu nguồn đầu vào

Nguồn cấp cho biến tần thường là điện 1 pha hoặc 3 pha tùy công suất thiết bị.

Các ký hiệu phổ biến gồm:

• R/S/T
• L1/L2/L3
• L/N (nguồn 1 pha)
• PE hoặc E (tiếp địa)

Trong nhiều sơ đồ, phía trước biến tần còn có:

• MCCB hoặc CB bảo vệ
• Contactor đóng cắt nguồn
• Relay nhiệt (ở một số ứng dụng đặc biệt)

Việc xác định đúng nguồn đầu vào giúp kiểm tra đường cấp điện và phát hiện nhanh các lỗi đấu nối.

Ký hiệu đầu ra động cơ

Phía đầu ra của biến tần thường sử dụng bộ cực:

• U
• V
• W

Đây là ba pha điện áp được biến tần tạo ra để điều khiển động cơ.

Một số bản vẽ còn ghi rõ:

• M
• M1
• Motor
• AC Motor

Khi theo dõi đường dây từ U-V-W đến động cơ, người đọc có thể nhanh chóng xác định tải đang được biến tần điều khiển.

Đây cũng là một trong những dấu hiệu nhận biết biến tần trên sơ đồ điện chính xác nhất.

Ký hiệu điều khiển và tín hiệu

Ngoài mạch động lực, biến tần còn có hệ thống điều khiển riêng.

Một số ký hiệu tín hiệu thường gặp:

• RUN
• STOP
• FWD
• REV
• COM
• AI
• AO
• DI
• DO
• RS485

Ý nghĩa cơ bản:

• DI (Digital Input): ngõ vào số
• DO (Digital Output): ngõ ra số
• AI (Analog Input): ngõ vào analog
• AO (Analog Output): ngõ ra analog

Những tín hiệu này thường kết nối với PLC, cảm biến, công tắc hoặc hệ thống giám sát trung tâm.

Ký hiệu biến tần của các hãng có khác nhau?

Đây là câu hỏi nhiều người mới làm quen với bản vẽ điện thường thắc mắc. Thực tế, nguyên lý hoạt động của biến tần gần như giống nhau nhưng cách thể hiện trên tài liệu kỹ thuật có thể khác tùy hãng và đơn vị thiết kế.

Điểm giống giữa các hãng

Dù sử dụng sản phẩm của hãng nào, sơ đồ điện vẫn phải thể hiện các thành phần cơ bản:

• Nguồn đầu vào
• Bộ biến tần
• Động cơ
• Tín hiệu điều khiển
• Tín hiệu phản hồi

Các đầu cực phổ biến như:

• R/S/T
• U/V/W
• DI
• DO
• AI
• AO

gần như xuất hiện trên hầu hết các dòng biến tần hiện nay.

Vì vậy, khi đã hiểu nguyên tắc đọc sơ đồ, người dùng có thể áp dụng cho nhiều thương hiệu khác nhau.

Điểm khác trên bản vẽ kỹ thuật

Sự khác biệt chủ yếu nằm ở:

• Mã sản phẩm
• Quy ước đặt tên thiết bị
• Cách đánh số terminal
• Cách trình bày sơ đồ

Ví dụ:

• Mitsubishi Electric thường có mã FR
• Delta Electronics thường có mã VFD
• Schneider Electric thường có mã ATV
• Siemens thường có mã G120 hoặc V20

Một số đơn vị thiết kế còn quy định riêng:

• INV-01
• VFD-01
• DR-01
• ACD-01

Do đó, khi đọc bản vẽ, cần kết hợp cả ký hiệu, vị trí đấu nối và bảng danh mục thiết bị thay vì chỉ dựa vào tên gọi của thiết bị.

Những lỗi thường gặp khi đọc ký hiệu biến tần

Người mới tiếp cận sơ đồ điện thường gặp khá nhiều sai sót khi xác định ký hiệu biến tần. Việc nhận diện nhầm thiết bị có thể dẫn đến đấu nối sai hoặc hiểu sai nguyên lý vận hành của hệ thống.

Nhầm biến tần với khởi động mềm

Biến tần và khởi động mềm đều được lắp giữa nguồn điện và động cơ nên rất dễ bị nhầm lẫn.

Tuy nhiên, khởi động mềm chủ yếu giúp giảm dòng khởi động và không điều chỉnh tốc độ động cơ trong quá trình vận hành.

Dấu hiệu phân biệt nhanh:

• Khởi động mềm thường có đầu vào và đầu ra cùng tần số lưới điện.
• Biến tần có đầu ra U-V-W và đi kèm các tín hiệu đặt tần số, điều khiển tốc độ.

Nếu trên sơ đồ xuất hiện tín hiệu cài đặt tần số hoặc điều khiển tốc độ động cơ thì đó thường là biến tần.

Nhầm biến tần với PLC

Trong nhiều tủ điều khiển, PLC và biến tần được kết nối trực tiếp với nhau nên người mới đọc sơ đồ dễ cho rằng đây là cùng một loại thiết bị.

Thực tế:

• PLC là bộ điều khiển logic.
• Biến tần là bộ điều khiển tốc độ động cơ.

PLC gửi lệnh RUN, STOP hoặc giá trị tần số đến biến tần. Sau đó biến tần mới thực hiện điều khiển motor.

Một nguyên tắc đơn giản là: thiết bị nối trực tiếp với động cơ thường là biến tần, còn thiết bị xử lý tín hiệu điều khiển thường là PLC.

Đọc sai ký hiệu đầu cực

Đây là lỗi rất phổ biến trong quá trình đấu nối hoặc bảo trì.

Một số nhầm lẫn thường gặp:

• Nhầm R-S-T với U-V-W.
• Nhầm DI với DO.
• Nhầm AI với AO.
• Nhầm COM tín hiệu với tiếp địa PE.

Sai sót ở các đầu cực có thể khiến biến tần không nhận lệnh hoặc không điều khiển được động cơ theo yêu cầu.

Vì vậy, trước khi đấu nối cần đối chiếu đồng thời sơ đồ điện và tài liệu kỹ thuật của thiết bị.

Cách đọc sơ đồ biến tần nhanh và chính xác

Sau khi hiểu các ký hiệu cơ bản, việc đọc sơ đồ điện sẽ trở nên đơn giản hơn rất nhiều. Thay vì nhìn từng chi tiết rời rạc, nên tiếp cận theo trình tự logic của dòng điện và tín hiệu điều khiển.

Trình tự đọc sơ đồ hiệu quả

Một quy trình thường được các kỹ sư áp dụng gồm:

• Bước 1: Xác định nguồn điện đầu vào.
• Bước 2: Tìm CB, MCCB hoặc contactor bảo vệ.
• Bước 3: Xác định vị trí biến tần trên sơ đồ điện.
• Bước 4: Theo dõi đường ra U-V-W đến động cơ.
• Bước 5: Kiểm tra các tín hiệu RUN, STOP, AI, DI hoặc truyền thông.
• Bước 6: Đối chiếu với bảng danh mục thiết bị nếu cần.

Cách đọc này giúp hiểu nhanh chức năng của từng thiết bị và giảm đáng kể thời gian phân tích sơ đồ.

Mẹo tra cứu ký hiệu kỹ thuật

Khi gặp một ký hiệu chưa quen thuộc, nên thực hiện theo thứ tự sau:

• Xem bảng chú thích của bản vẽ.
• Kiểm tra bảng danh mục thiết bị.
• Tra cứu model thiết bị trên tài liệu hãng.
• Đối chiếu vị trí đấu nối thực tế.

Trong phần lớn trường hợp, chỉ cần xác định được đầu vào nguồn, đầu ra động cơ và các cổng điều khiển là đã có thể nhận diện chính xác biến tần trong hệ thống.

Đối với các sơ đồ hiện đại có PLC, HMI hoặc mạng truyền thông công nghiệp, việc hiểu rõ ký hiệu biến tần trên bản vẽ điện sẽ giúp quá trình vận hành, bảo trì và xử lý sự cố diễn ra nhanh chóng và chính xác hơn.

Ký hiệu biến tần trên sơ đồ điện thường được thể hiện bằng các mã như INV, VFD hoặc tên model thiết bị tùy theo tiêu chuẩn thiết kế. Để nhận diện chính xác, không nên chỉ nhìn vào tên gọi mà cần kết hợp vị trí đấu nối, đầu cực nguồn, đầu cực động cơ và các tín hiệu điều khiển liên quan. Nắm vững cách đọc ký hiệu biến tần sẽ giúp quá trình thiết kế, lắp đặt, vận hành và bảo trì hệ thống điện diễn ra hiệu quả hơn.
